Сравнил показания при замерах некоторых величин с помощью цифрового мультиметра Uni-T UT55 и токовых клещей Fluke 319.
С помощью непосредственно клещей, Fluke 319 измеряет ток и частоту. Для измерения напряжения, сопротивления и прозвонки нужно подключать щупы.
Сначала замерял сопротивления регулируемых резисторов ПЭВР-100.
Проволочный эмалированный влагостойкий регулируемый резистор мощностью 100 Вт
Резистор 1.
Резистор 2.
Резистор 3.
Затем замерил сопротивления переменных резисторов ППБ-15.
Проволочный переменный регулировочный резистор мощностью 15 Вт
Мультиметр UT55 показал 6,45 кОм.
А вот токовые клещи Fluke 319 не смогли замерить сопротивление. Они не измеряют более 4 кОм. И менее 400 Ом, что очень неудобно.
Так что счет 1:0 в пользу мультиметра Uni-T :)
Затем замерил напряжение батарейки "Крона".
И постоянный ток.
Далее подключил электроконфорку, чтобы замерить переменный ток.
Положение 1.
Положение 2.
Положение 3.
Ну, и напряжение в сети. Напомню, что оно стабилизировано Эталоном. И когда смотришь напряжение на мультиметре, оно стоит на 220 В :)
Стабилизатор напряжения Эталон (Volter Etalon-11). Сравнение с симисторным стабилизатором Ш (Volter-7ш).
А на клещах видно, что напряжение все же меняется.
Далее замерял частоту. Если мультиметр замеряет частоту напряжения, то клещи - частоту тока, соответственно нужна нагрузка.
Мультиметр показывает явно неправильные данные. А Fluke не показывает ничего.
В инструкции нашел пункт, что минимальная величина тока для замера частоты 50 Гц - 5 А. В щите вентиляции на нагревателе клещи заработали.
Щит автоматики приточной вентиляции
Измерил также ток.
Попозже планирую расписать заявленные погрешности и сравнить.
Дополнение 1.
Хотел проверить, как работает замер стартового тока. Пробовал на DC/DC преобразователе Mean Well DDR-30G-12, у которого заявлен стартовый ток 15 А. Не работает.
Блок питания на DIN-рейку Mean Well DDR-30G-12
Пробовал на кухонной вытяжке номинальной мощностью 135 Вт. Тоже не работает. Отписал в техподдержку.
Дополнение 2.
Добавил фото с замером пускового тока кухонной вытяжки.
Рабочий ток вытяжки измеряется без проблем.
А вот пусковой ток вытяжки не фиксируется.
Процедура замера такая:
1. Выключаем вытяжку.
2. Обхватываем провод токовыми клещами Fluke 319, вызываем режим INRUSH.
3. Включаем вытяжку.
Но клещи ничего не фиксируют!
Кстати, тут видно симпатичную подсветку клещей :)
Дополнение 3.

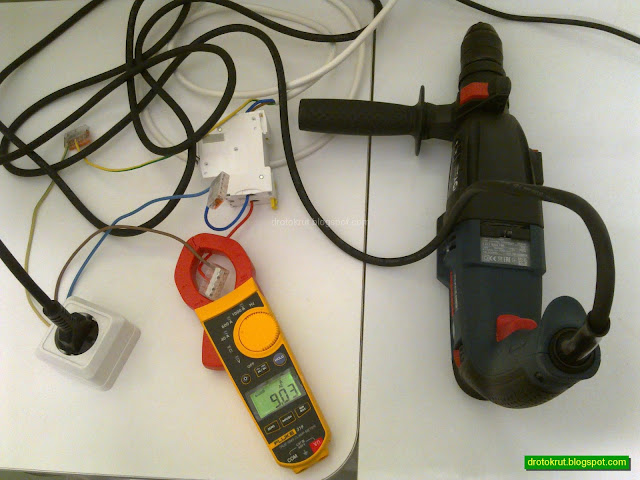

На форуме посоветовали глянуть видео от Fluke, где замеряют пусковой ток дрели. Я сделал тоже самое, получил результат примерно как на видео.
Мощность перфоратора 790 Вт, это в 5 (!) раз больше мощности кухонной вытяжки.
Делаю вывод, что клещи исправны, но, пожалуй, бесполезны в бытовой электрике, если они не могут замерять пусковой ток маломощных устройств.
Замер пускового тока холодильника
Дополнение 4.
Заявленные погрешности Fluke 319 и Uni-T UT55 соответственно.
Ток
1.6 % +- 6 digits до 40 A
1.5 % +- 1 digit до 200 мА DC, 3 % +- 7 digits до 10 A AC
Напряжение
1 % +- 4 digits DC, 1.5 % +- 5 digits AC
0.5 % +- 1 digit до 200 В DC, 0.8 +- 3 digits до 750 В AC
Сопротивление
1 % +- 5 digits
0.8 % +- 3 digits до 200 Ом, 0.8 % +- 1 digit до 2 мОм
Выписал только участвовавшие в сравнении диапазоны, видно, что в целом мультиметр Uni-T UT55 точнее.
Токоизмерительные клещи Fluke 319
Замена предохранителя мультиметра Uni-T UT55
Автор: profeMaster
