Диммируемый AC / DC LED-драйвер тока Mean Well NPF-40D-15

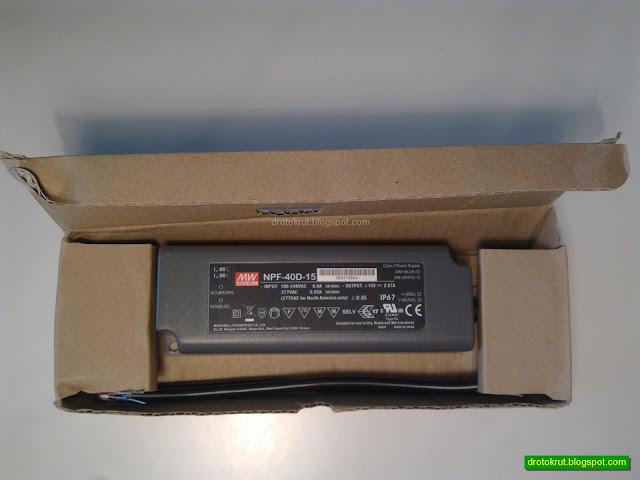

Пришла посылка - диммируемый AC/DC драйвер тока для светодиодов Mean Well NPF-40D-15.

Корпус пластиковый, с защитой от проникновения IP 67.

Этот источник тока может отдавать от 6 до 100 % номинальных 2.67 А в зависимости от диммирования.

Кабель для подключения к сети содержит синий нулевой провод и коричневый фазный.

Провода диммирования (белый и синий) в выходном кабеле идут вместе с токонесущими проводами (красным и черным), поскольку выходное напряжение невысокое - от 9 до 15 В.

Без нагрузки драйвер выдает 15 В.

Приобрел этот драйвер для подключения своего аварийного светильника, только уже не от аккумулятора, а от сети.

При токе 2,7 А и напряжении 9,7 В получаю мощность P = U * I = 26,2 Вт. Остается большой запас, даже больше рекомендуемых производителем 30 %.

У драйвера тока Mean Well NPF-40D-15 уровень пульсаций current ripple заявлен как 5 % максимум при номинальном токе.

Файл с техническими характеристиками утащил с официального сайта.

Проверяю фактический уровень пульсаций.



Пульсации менее 1 %. Возможно, что в этом помогает стабилизатор напряжения Etalon.

Проверю, как обстоят с пульсациями дела при диммировании от 100 до 50 % (для этого использовал сопротивление между белым и синим проводами: при 100 кОм сила тока 100 %, при 10 кОм сила тока 10 %).

Сопротивление 100 кОм.

Сопротивление 90 кОм.

Сопротивление 80 кОм.

Сопротивление 70 кОм.

Сопротивление 60 кОм.

Сопротивление 50 кОм.

Уровень пульсаций при диммировании не вырастал.

Замерю освещенность.

Предполагаю, что температура кристалла выше температуры радиатора примерно на 20 градусов, значит она около 60 градусов. Тогда световой поток 1 LED равен 60.2 люмен, а 30 LED - 1800 люмен.

С заявленными потерями на рассеиватель 10 % суммарный световой поток светильника равен 1600 люмен. Это на 20 % больше 100 Вт лампы накаливания (1340 люмен по ГОСТу).

На 50 см от стола светильник создает освещенность 2,7 * 1000 люкс.

На расстоянии 1 м от стола светильник дает 738 люкс (100 Вт лампа накаливания, просто висящая на проводе, дает всего 150 люкс, так как светит во все стороны).

Дополнение.

Светильник установлен на высоте 129 см от столешницы, температура окружающей среды 22 градуса.

После включения освещенность составила 491 люкс, через 2 часа - 481 люкс, через 3 часа - 481 люкс. Температура радиатора составила 38 градусов, ток светильника - 2.66 А, напряжение - 9.22 В. Соответственно мощность светильника 24.53 Вт.
