Вентиляционный шумоглушитель для круглых каналов C-GKK-160-600 от ССК


Пришла посылка - трубчатый шумоглушитель длиной 600 мм для круглых каналов диаметром 160 мм от компании CCK под названием C-GKK-160-600.

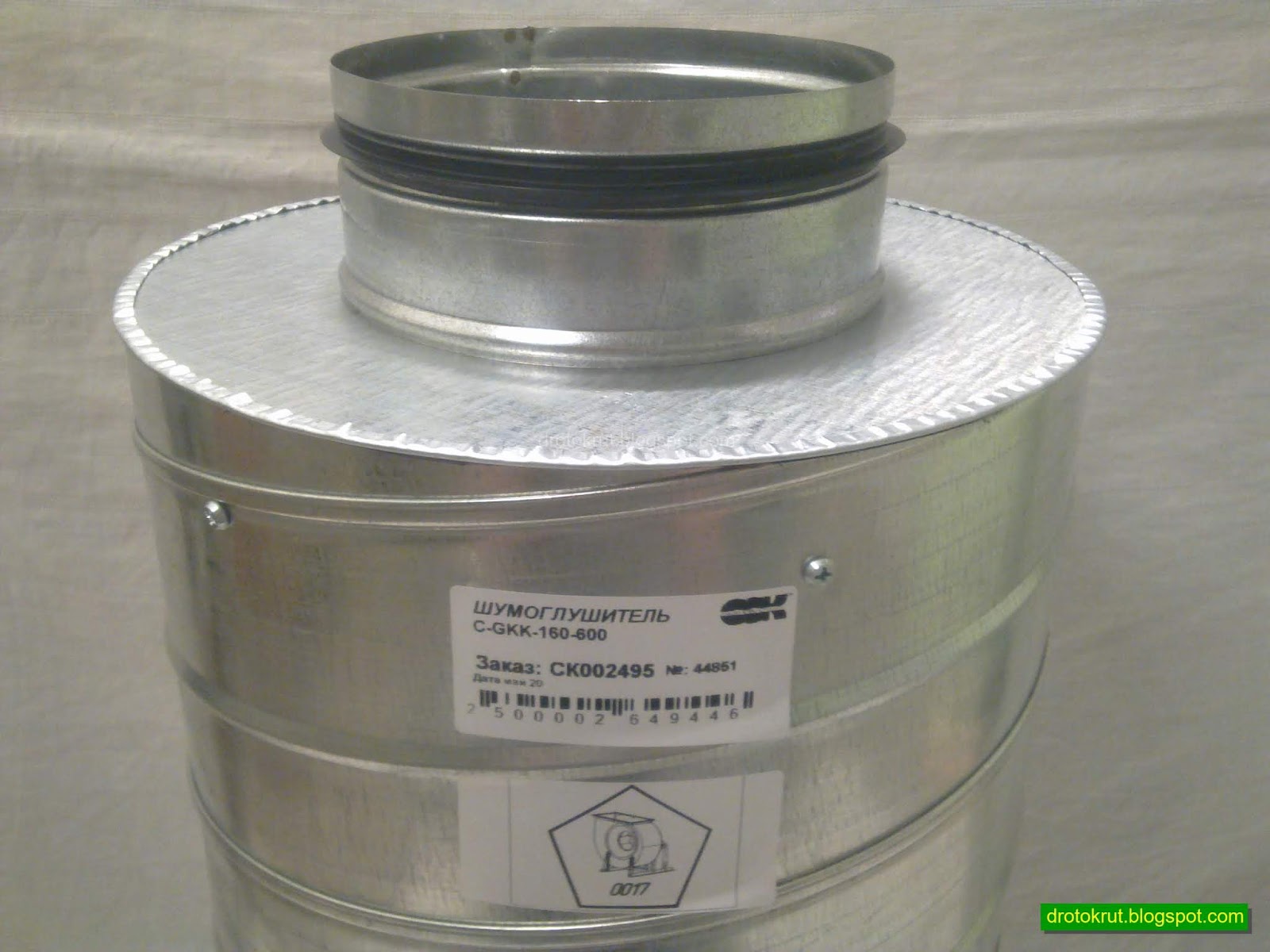

Шумоглушитель для круглых каналов C-GKK-160-600 от ССК

Внешний диаметр глушителя 28 см. Получаю (28 - 16) / 2 = 6 см пространства относительно внутреннего диаметра. Это больше обычных 5 см других производителей. Чем больше перепад наружного и внутреннего диаметров, тем глушитель эффективней на низких частотах.

При длине 60 см наибольшая эффективность поглощения звука трубчатым глушителем будет на частоте 140 Гц.

На патрубках есть резиновые уплотнители (офигеть, да, Вентс?), обечайка изготовлена методом спиральной навивки.

Резиновые уплотнители на фланцах канального шумоглушителя C-GKK-160-600 от ССК

Внутри видно продолжение патрубка.

Канальный шумоглушитель C-GKK-160-600 внутри

Поверх патрубка натянута сетка с рубленой из оцинковки ячейкой.

Сетка внутри канального трубчатого шумоглушителя C-GKK-160-600

Подозреваю, что аэродинамика такого решения будет весьма посредственная, потому что плоские ребра сетки стоят прямо на пути потока. Советские справочники рекомендуют использовать перфорированный лист с определенным процентом перфорации. Здесь же решение упростили.

За сеткой находится материал, препятствующий выдувания минваты, и сама минвата, которая гасит внутренние отражения звуковых волн.
