Наконечник кабельный медный луженый (ТМЛ). Отличия Klauke tubular lugs от Klauke DIN lugs. Кабельный наконечник под пайку (ПМ)

Скриншоты технических характеристик кабельных наконечников сделал на сайте производителя klauke.com.

Tubular cable lugs буду называть нестандартными, а compression cable lugs - стандартными (они выполнены по немецкому стандарту DIN 46235). Сам Klauke свои нестандартные наконечники называет стандартными, но стандарт при этом не указывает, поэтому не верьте ему! Оба указанных вида у нас называются ТМЛ - от "трубы медной луженой".

Нестандартный и стандартный кабельные наконечники сечением 240мм2 в сравнении с НШВИ разных сечений.

Также у Klauke есть наконечники sheet metal terminals - кабельные наконечники, изготовленные уже не из медной трубы, а из медного листа. Предусматривают опрессовку без потери прочности конструкции независимо от того, куда придутся вмятины опрессовки. Выполнены по стандарту DIN 46234. По этому стандарту их нельзя использовать с проводником первого класса гибкости (монолитом). Наши аналоги называются наконечниками медными под пайку (ПМ). Фото в конце статьи.

В статье рассматриваю медные луженые наконечники. Лужение обеспечивает защиту от коррозии и позволяет использовать их в контакте с алюминием.

Стандартный наконечник кабельный медный луженый сечением 500 мм2
Стандартный наконечник кабельный медный луженый сечением 1000 мм2

Представителем нестандартных наконечников Klauke будет 12R12 - медный луженый кабельный наконечник сечением 240 мм2 с отверстием под болт М12, а представителем стандартных наконечников будет 112R16 - медный луженый кабельный наконечник сечением 240 мм2 с отверстием под болт М16.

Под крупными сечениями подразумеваю наконечники от 95 мм2.

На фото нестандартный наконечник Klauke расположен слева, стандартный наконечник расположен справа. Для сравнения рядом лежат Klauke 93R4 - нестандартный наконечник кабельный медный луженый сечением 2.5 мм2 с инспекционным отверстием для провода пятого класса гибкости, и Klauke 1738 - стандартный НШВИ сечением 2.5 мм2 для проводов пятого и шестого класса гибкости (стандарт DIN 46228).

Основные тезисы выделены жирным шрифтом.

Сравнение.

Самое важное отличие нестандартных наконечников Klauke от стандартных - это класс гибкости проводника, к которому наконечник можно применить.

Нестандартные наконечники Klauke непосредственно можно использовать только с жилой второго класса гибкости. Стандартные кабельные наконечники можно использовать с жилами всех классов гибкости.

Конструктивно отличия следующие.

Ширина лопатки (b) для нестандартных кабельных наконечников Klauke одинакова для всех используемых болтов. У наконечников, выполненых по стандарту DIN, ширина лопатки может возрастать при увеличении диаметра отверстия под болт. Стандартные кабельные наконечники для разных болтов имеют лопатки разной ширины.

У нестандартных наконечников Klauke больше вариантов диаметров отверстий под болт, чем у выполненых по стандарту DIN. Кто не знает, большая видимая поверхность контактной площадки не обеспечивает надежность соединения, если эта поверхность недостаточно хороша прижата болтом. Стандартные кабельные наконечники крупных сечений используются с ограниченным набором болтов.

Внутренний диаметр (d1) нестандартного наконечника 12R12 на 0.5 мм меньше стандартного наконечника 112R16, в то время как наружный диаметр (d4) меньше на 3 мм, отсюда можно сделать вывод о разной толщине стенок трубок. Стандартные кабельные наконечники крупных сечений имеют более толстые стенки.



Длина задней части (l) нестандартного наконечника 12R12 меньше длины задней части стандартного наконечника 112R16 на 20 мм. Стандартные кабельные наконечники крупных сечений имеют более длинные хвостовики.

Разная длина хвостовиков и разная толщина стенок влияет на массу. Стандартные кабельные наконечники крупных сечений имеют большую массу.

Правильно опрессовывать наконечник от лопатки к проводнику, чтобы проводнику при опрессовки было куда выдавливаться. На стандартных наконечниках есть полоски на хвостовике. Длиная полоса показывает место опрессовки широкой матрицей, короткая полоса - узкой. Стандартные кабельные наконечники имеют разметку для качественной опрессовки.

Как упомянул выше, наружный диаметр (d4) нестандартного наконечника 12R12 меньше диаметра стандартного наконечника 112R16 на 3 мм. Стандартные кабельные наконечники позволяют использовать стандартный инструмент для опрессовки от разных производителей.

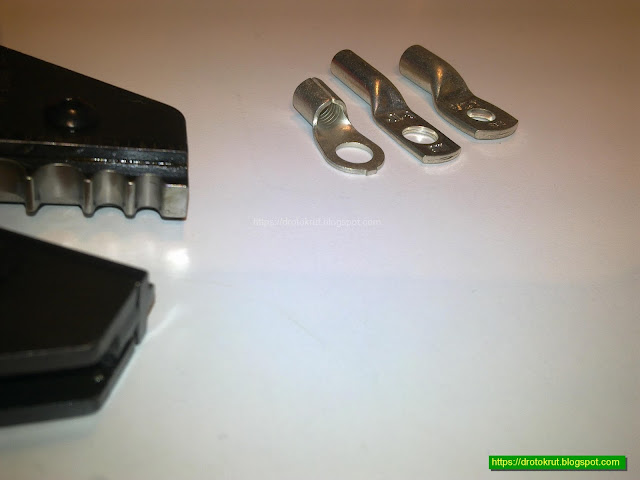

Слева направо.

Нестандартный наконечник кабельный медный луженый Klauke (ТМЛ) 10 мм2 под болт М5 (артикул 2R5), стандартный наконечник кабельный медный луженый Klauke (ТМЛ) под болт М6 (артикул 102R6, стандарт DIN 46235), стандартный кабельный наконечник медный луженый под пайку Klauke (ПМ) 10 мм2 под болт М6 (артикул 16526, стандарт DIN 46234), клещи для обжима наконечников стандартов DIN 46234 и 46235 Knipex (артикул 97 52 13; 10 мм2 для этих клещей являются максимально возможным сечением проводника для опрессовки).

Отдельно отмечу, что служба поддержки Klauke не отвечала по электронной почте на мои вопросы касательно приобретенной продукции. Минус им в карму! :)
