Пришла посылка - монтажный кабель МКЭШ 4х1 от Беларускабеля (Беларусь).
Оболочка из ПВХ.
Напомню, что способность противостоять ультрафиолету не определяется цветом кабеля - типа, если провод черный, то защита есть - а зависит от добавок в пластикат!
1.
Плотность экрана из медных проволок на сайте производителя не указана. Срок службы кабеля 15 лет.
Две жилы белые, но какой-то маркировки, чтобы различать, они не имеют. Первоначально можно отличать по порядку следования. Например, "та белая, которая возле зеленой жилы" :)

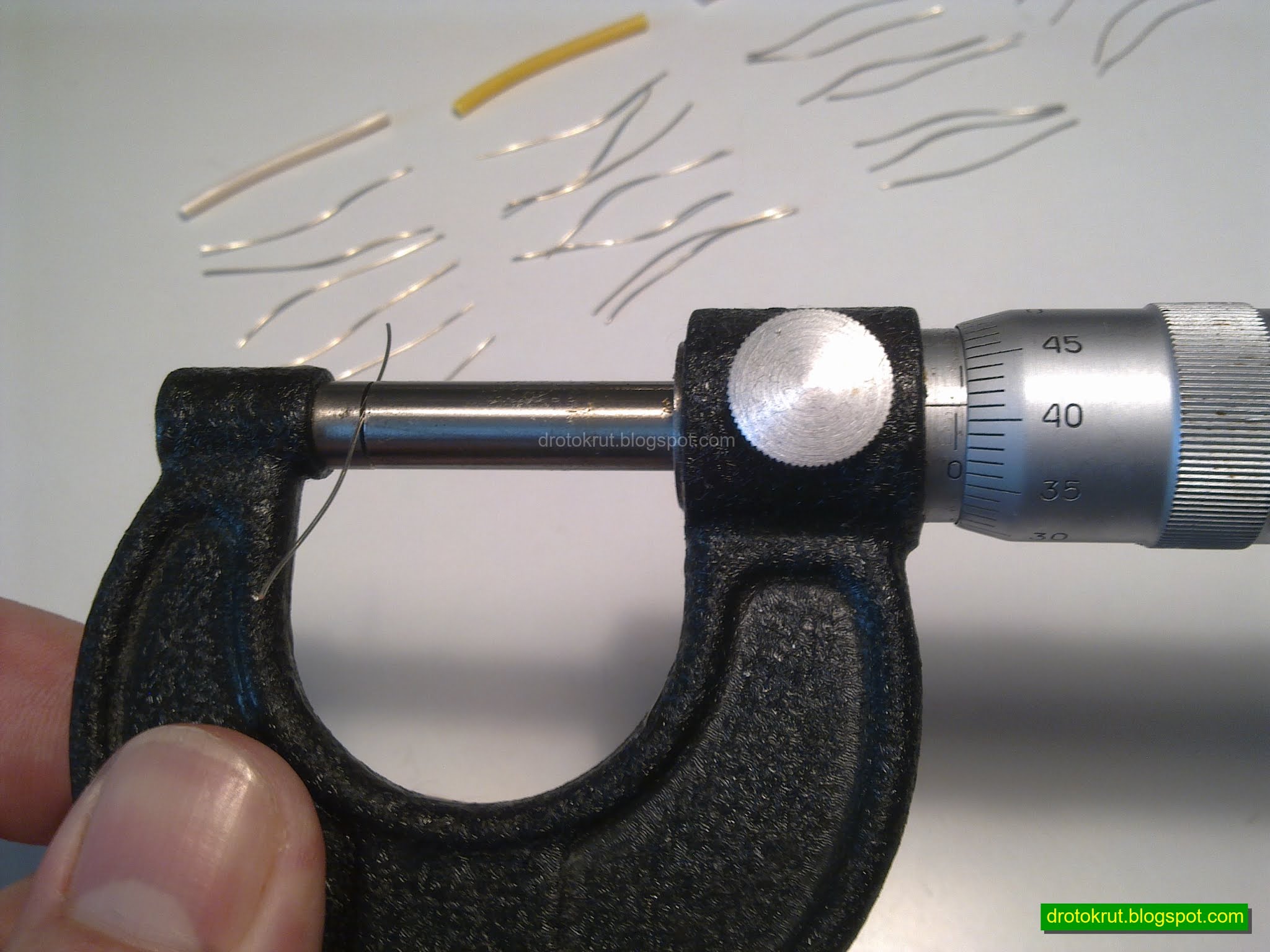

Диаметр одной проволоки примерно равен 9.8 делениям моего микрометра МК 0-25.
При цене деления микрометра 0.01 мм это соответствует 9.8 / 100 = 0.098 мм. Микрометр имеет погрешность +- 4 микрона. Добавлю эти 4 микрона к полученному диаметру, чтобы случайно не занизить сечение: 0.098 + 0.004 = 0.102 мм.
Всего в экране кабеля насчитал 131 проволоку.
S = Pi * R^2
Зная сечение одной проволоки, умножаю его на их количество, получаю сечение медной оплетки 1.07 мм2. Сечение не занижено. Если не добавлять упомянутые 4 микрона, то получается 0.99 мм2.
Под медным экраном находится полиэтилентерефталатная пленка. Изоляция жил - ПВХ. В каждой жиле по 7 луженых медных проволок. Диаметр одной проволоки у меня получился 0.412 мм. Следовательно, по IEC 60228 жила имеет 3 класс гибкости.
Для оценки имеет значение сопротивление жилы при невыходе за номинальное сечение. Жилы этого кабеля не выходят за номинальное сечение, а вот проверить сопротивление километра кабеля не могу :)
