Медный трехжильный гибкий кабель ВВГ 3х2,5 от Одескабеля (Украина)

Пришла посылка - гибкий силовой медный кабель для стационарной проводки ВВГнг-LS 3х2,5 от Одескабеля.

Ранее я писал, что Одескабель многопроволочный ВВГ не делает. А теперь он у меня в руках!

Оболочка кабеля - ПВХ не распространяющий горение, с низким и дымо- и газовыделением.

Напоминаю, что способность противостоять ультрафиолету не определяется цветом оболочки (типа, если провод черный, то защита есть), а зависит от добавок в пластикат! Этот кабель производитель разрешает к прокладке на открытом воздухе.

1.

Номинальное напряжение - переменное 660 В частотой 50 Гц (а вообще, с уже давним переходом Украины на сети 230/400 В, правильно ориентироваться на напряжение 690 В - линейное напряжение сети с фазным напряжением 400 В), допустимая токовая нагрузка в воздухе - 33 А (жила PE не считается), допустимый ток короткого замыкания длительностью 1 сек - 270 А, минимальный срок службы - 30 лет.

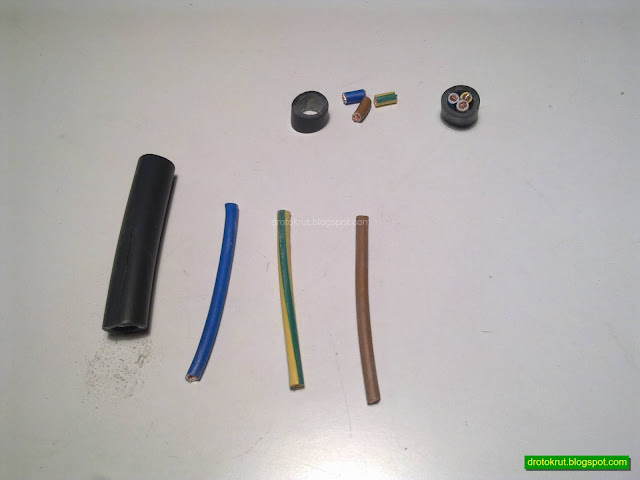

Изоляция жил - ПВХ. Жилы просыпаны мелом или тальком, совсем чуть-чуть, для облегчения разделки, поэтому кабель не совсем круглый. Но и не такой треугольный, как с монолитными жилами :)

2.

Каждая жила состоит из 43 медных проволок.

3.

Для замера сечения жил кабеля использовал микрометр МК 0-25 "Калибр".

4.

5.

6.

Наименьший диаметр получился 0.252 мм. Микрометр имеет погрешность +- 4 микрона. Добавлю эти 4 микрона к полученному диаметру, чтобы случайно не занизить сечение: 0.252 + 0.004 = 0.256 мм. По IEC 60228 это 5 класс гибкости, что и заявлено производителем.

S = Pi * R^2

Зная сечение одной проволоки, умножаю его на их количество, получаю сечение жилы 2.21 мм2. Допускаю, что я перекрутил микрометр (он может выйти за 0 при неудачной прокрутке).

Напомню, что имеет значение сопротивление жилы при невыходе за номинальное сечение. Жилы этого кабеля не выходят за номинальное сечение, а проверить сопротивление 1 км жилы что-то не получается :)

Если поджигать оболочку кабеля зажигалкой, она горит крайне неохотно, явно хуже беларуского МКЭШнг. Коптит не сильно. При отведении зажигалки сразу тухнет.

7.
