Наращивание проводов в квартирном щитке и работа под напряжением 230 В


В апреле 2017 года будет уже год, за который мой вынужденный интерес к электрике сменился увлечением ею.

Включить свет в туалете или положить что-то в холодильник не сопровождаются размышлениями на тему, что такое электроэнергия, откуда она берется и как доставляется.

Что же должно случиться с рядовым обывателем, который при искрении розетки вызывает электрика, который с ней что-то делает, а на вопрос "Сколько я вам должен?" без спроса заглядывает в ваш холодильник и называет сумму, чтобы самому начать дротокрутить?

Пригласил я электрика из строительной компании, отфоткал его работу и запостил на форуме с просьбой покритиковать. И понял, что незачем кормить халтурщика, если так неграмотно сам можешь сделать)

Первоначальный щит после штукатуров-электриков (видно пониженное напряжение, что привело к покупке стабилизатора).

Первоначальный щит после штукатуров-электриков

Щит со снятой крышкой и вырезанным местом для нового щита в ожидании электрика для установки дифференциального автомата. Перерезанный под напряжением ШВВП - это я :), не знал, что вниз идут провода. Благо, что был в кожаных перчатках, на всякий случай, поэтому отделался легким испугом, когда раздался треск и потух свет.

Расширение места под электрощиток в квартире

Работа маляров-штукатуров широкого профиля - необжатые многопроволочные провода под винтами шины и скрутка справа:

Так маляры собирают электрощитки

Щит после электрика. Самозажимные клеммы WAGO предложил ему из своих запасов, которые прикупил после прочтения нескольких статей на тему электрики.

Работа дротокрута из строительной компании

Критики на это посмотрели и сказали заменить провод на гребенку, обжать концы проводов. Так и сделал.

Уборка в электрощите после дротокрута

Щит после разделения групп (которые можно было разделить), подсоединения стабилизатора Volter-7ш и подключении новой линии на вентиляцию.

Уборка в электрощите после маляров и дротокрута

Щит после упрятывания стабилизатора за реле напряжения, хотя прятать его за реле необходимости нет. Ну, теперь я это знаю :)

Уборка в электрощите после дротокрута

Больше всего меня беспокоили нули, затянутые мною под одну кольцевую клемму (маршет). Второе - это необжатый ввод. По этому поводу уточнял у Шнайдер Электрик:
Добрый день!

вопрос по продукту 11474 - Дифференциальный автомат Schneider Electric АД63 2P 25А 30мА (х-ка С)

нужно ли обжимать многопроволочный провод 4 мм2 для использования с этим автоматом?
 Ответ:
Добрый день.

В соответствии с запросом №###### информируем Вас:

Да, для качественного контакта гибкий кабель подключается только обжатым в наконечнике.

С уважением,
Обжать не мог, так как не мог обесточить. А как обжимает электрик-из-строительной-компании (!) уже выяснил.

С покупкой пресс-клещей Knipex 975213 и средств защиты проблемы должны были решиться. И этот день настал :)

Если вы загуглите работу под напряжением, то найдете упоминания о работах на многокиловольтных линиях, которые нельзя отключить по причине отсутствия резерва или длительной подготовки к такому событию. Бытовые работы по электрике всегда можно провести после обесточивания линии. Очень нелепо будет погибнуть дома по своей глупости / незнанию техники безопасности / небрежности.

Получился такой комплект средств защиты для работы с вводом: диэлектрические перчатки и коврик, кожаные перчатки (одел сверху для защиты резиновых от проколов), сухая обувь, очки (имеющиеся для коррекции зрения. Нельзя много читать и быть умным, не испортив зрение:)). Одежда хлопчато-бумажная.

Средства защиты

Инструмент почти весь изолирован до 1000 вольт переменного тока, только клещи для опрессовки имеют обычные пластиковые ручки и огромную токопроводящую головку, которую нужно держать подальше от груди, лица и соседних проводов.

Необжатый ввод в дифференциальный автомат.

Необжатый многопроволочный провод

Обжать сложнее, чем нарастить (потому что вдеть провод в НШВИ сложнее, чем в ГМЛ - гильзу медную луженую, плюс длина проводов впритык), поэтому решил подготовить уже обжатые провода для сращивания гильзами с вводом. Донором выступил имеющийся ВВП-2 3х4 от Одескабеля с проводами приемлимых цветов.

Одескабель 2016 ВВП-2 3х4,0

Провода Одескабель 2016 ВВП-2 3х4,0

Примерил провод.

Уборка в электрощите после дротокрута

Подготовил материалы.

НШВИ, ГМЛ, термоусадка и два провода

Обжал втулочными наконечниками и загильзовал.

Подготовленные провода

Дальше работал под напряжением, поэтому сфотал тогда, когда уже закрепил фазный провод в дифавтомате. Скажу только, что размер диэлектрических перчаток больше моего, хотя рука не маленькая. Держать инструмент очень неудобно, чувствуешь себя космонавтом, теряющим отвертки на орбите. Скорее всего, дело в кожаных перчатках)))

Уборка в электрощите после дротокрута

Далее пошла работа над наращиванием других проводников, уже без перчаток. На фото еще один удлиненный провод 4 мм2.

Гильза медная луженая Knipex 97 99 292 4-6 мм2 на проводе сечением 4 мм2

Удлиненные провода в термоусадке.

Уборка в электрощите после штукатуров-электриков

Выяснилось, что нулевая шина всех желающих не вместит. Сделана профессиональная вставка из WAGO (отключен один автомат на 16 А, чтобы суммарный номинал автоматов был не более 20 А, предупреждены родные, чтобы автомат не включали), и возобновлена подача электроэнергии в квартиру на время похода на базар за новой шиной.

Вставка из WAGO

Шина, в которой уже нет места.

Медная неизолированная шина

Шину нашел, попутно забрал еще одну посылку (акустический поролон). Начал готовить удлинители для четырех нулевых проводов сечением 2,5 мм2.

Пока помню. В качестве донора использовал провода от ПВС Одескабеля. Клещи Knipex 11 06 160 для снятия изоляции подгоняются винтом. Оказалось, что оптимальное сжатие, чтобы не повредить жилу Одескабеля, только тянет изоляцию проложенного ШВВП. Вот такая усеченка не понаслышке.

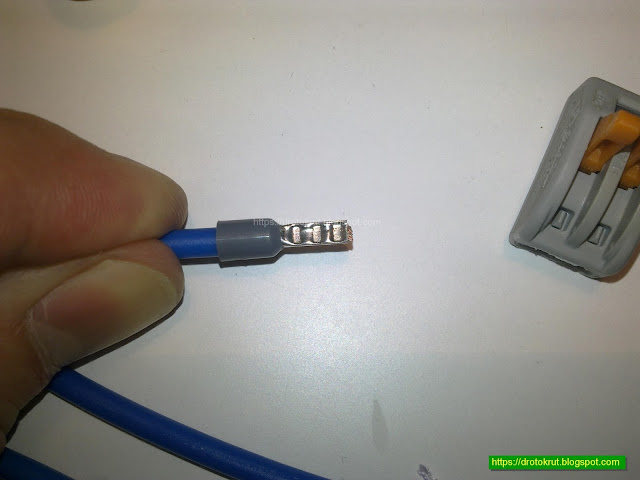

Так выглядит обжатый наконечник НШВИ 2,5 мм2.

Обжатый наконечник НШВИ 2.5 мм2


Обжатый наконечник НШВИ 2.5 мм2

 Так выглядит обжатая гильза ГМЛ 1,5 - 2,5 мм2

Обжатая гильза ГМЛ 1.5 - 2.5 мм2

.
Обжатая гильза ГМЛ 1.5 - 2.5 мм2

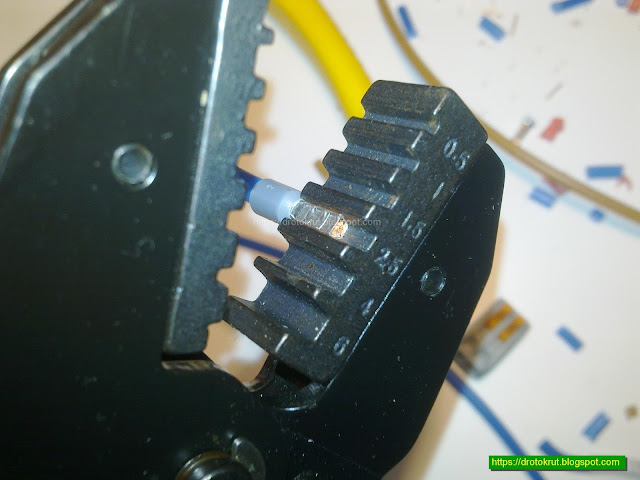

Немецкие клещи для опрессовки НШВ(И) Hartmann Werkzeug HT0006 с наконечниками с базара.

Пресс-клещи Hartmann Werkzeug HT0006

Немецкие пресс-клещи известной фирмы Knipex 97 52 13 с родной гильзой.

Пресс-клещи Knipex 97 52 13

Готовые удлинители.

Подготовленные провода для наращивания

 Гильзы с термоусадкой.

Наращивание проводов в квартирном щите

Новая и старая шины. Отверстие для крепежного винта в новой шине оказалось мало для шурупа со старой шины.

Шины медные неизолированные

Вопрос решил напильником.

Расширение отверстия в шине

Финальный вариант щита.

Электрощиток в квартире после уборки за дротокрутами

Всего удлинил 4 провода сечением 4 мм2 и 7 проводов сечением 2,5 мм2. Клещи хорошо себя показали на мелких сечениях, из-за которых их и выбрал. Усилие, с которым нужно смыкать рукоятки, по ощущениям не больше, чем нужно на обжим НШВИ.
