Ездил в "Новую Линию" обменять светодиодные лампы и прикупить необходимое, на выходе заинтересовался опорой воздушной линии электропередачи.
Насчитал 10 тарельчатых изоляторов в гирлянде. Изучение вопроса позволяет сделать вывод, что это двухцепная (с левой и правой стороны по отдельной трехфазной линии - три фазных провода, ноля еще нет, он появляется на трансформаторной подстанции) решетчатая анкерная опора номиналом 110 кВ (на напряжение меньше изоляторов вешают меньше).
Такое высокое напряжение необходимо для уменьшения потерь при передачи электроэнергии от электростанции к потребителю, так как чем выше напряжение, тем меньший ток будет протекать при одной и той же мощности, соответственно требуется проводник меньшего сечения. Понижение напряжения происходит в трансформаторной подстанции.
Спереди имееется по одной гирлянде на провод, а сзади по две - скорее всего потому, что провода сзади натянуты сильнее.
На второй гирлянде сверху слева одного изолятора не хватает. Отстрелили вандалы?
За спиной опоры еще две штуки.
Надписи на опоре ничего мне не сказали. В кадр попал лохматый сторож, который потом упетлял :)
А вот результат поездки: щит E.Next на два модуля со степенью защиты от проникновения IP 40, один метр ПВСм 3х4 Одескабеля (прямо так кусочком и лежал, и ждал меня, такой маленький, беленький), монтажная коробку Schneider Electric со степенью защиты от проникновения IP 55, кабель-хомут (стяжка для проводов) из автомобильного отдела.
Щит без дверцы.

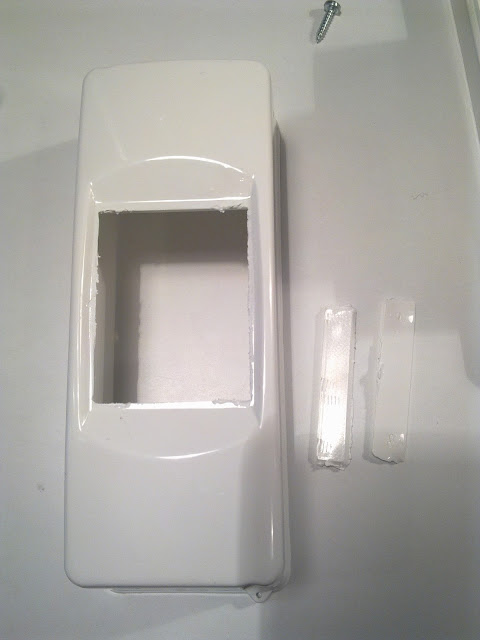

Отверстие в щите изначально только на один модуль. Чтобы было на два модуля, нужно выламывать шторки.
Линия вылома довольно условная, поэтому границы выломанного получились неопрятные.
Зато двухполюсный автомат Schneider Electric поместился.
Про использование этого щитка от E.Next читайте в следующей статье про ответвление проводов от стабилизатора Volter-7ш.
