Стол координатный KT 150 Proxxon 20150


Пришла посылка - крестовой стол KT 150 Proxxon 20150. Стол предназначен для линейного перемещения и позиционирования закрепленных на нем деталей в двух координатах. Основной материал - алюминий.

Координатный стол KT 150 Proxxon 20150 в упаковке

Стол (как и настольный сверлильный станок TBH Proxxon 28124) отлично уплотнен пенопластом.

Координатный стол KT 150 Proxxon 20150 в коробке

Удивило наличие двух досок из фанеры. Подкладки? Выяснил это позже :)

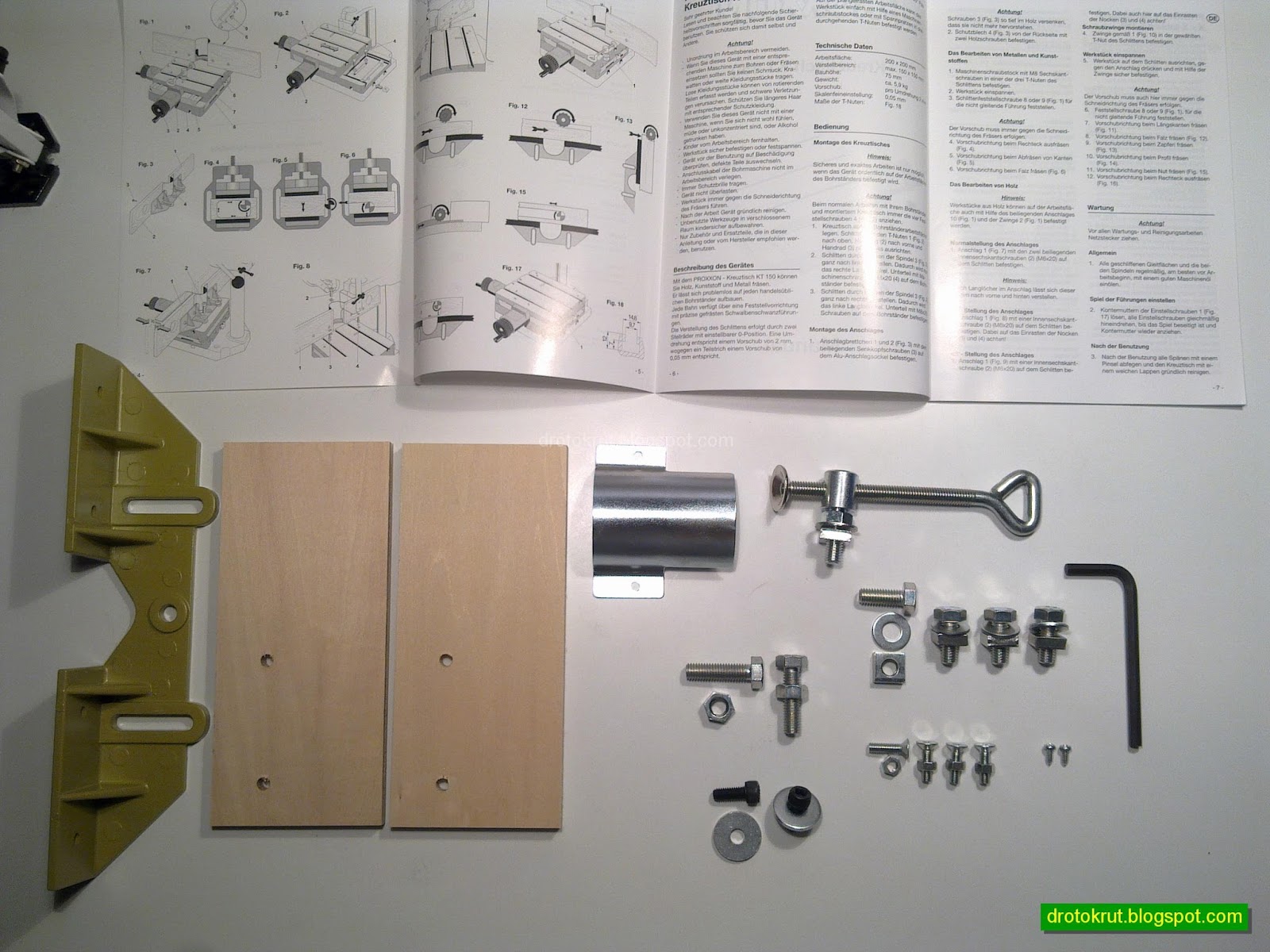

Комплектация координатного стола KT 150 Proxxon 20150

Нижняя часть координатного стола KT 150 Proxxon 20150. Видны ходовые винты.

Нижняя часть координатного стола KT 150 Proxxon 20150

Согласно приложенной инструкции, нужно разместить координатный стол маховиками влево и на себя.

Так и сделал, плюс максимально выкрутил стол влево к себе.

Внимание! Нижний ходовой винт может полностью выйти из гайки, поэтому крутить до увеличения сопротивления. Если он таки выкрутился, нужно жать подвижную часть стола от себя, чтобы помочь винту вкрутиться обратно.

Левый ходовой винт почему-то не выкручивается.

Координатный стол KT 150 Proxxon 20150 вид сверху

Ход стола влево - 86 мм.

Ход координатного стола KT 150 влево

Ход стола на себя - 79 мм.

Ход координатного стола KT 150 на себя

Теперь сдвинул стол вправо и от себя. Маховики уперлись в неподвижную часть стола.

Координатный стол KT 150 сдвинут вправо и от себя, вид сверху

Ход стола вправо - 71 мм.

Ход координатного стола KT 150 вправо

Ход стола от себя - 71 мм.

Ход координатного стола KT 150 от себя

Суммарный ход получился немного более заявленных 150х150 мм.

Маховик вращается туго, стол из-за этого подскакивает. Нормально его вращать, если прикрутить к станку и нагрузить тисками :)

Полный оборот маховика дает перемещение столика на 2 мм.

Лимб подвижный: сначала выставить нужное значение напротив риски, а потом крутить маховик (лимб будет вращаться вместе с маховиком, показывая, на сколько переместился столик).

При смене направления вращения есть холостой ход маховика, примерно 3 деления (3 х 0,05 мм = 0,15 мм).

0 напротив риски

Дальше предстояло разобраться, зачем нужны деревянные доски и пригоршня болтов :)

Комплектация к координатному столу KT 150 Proxxon 20150

Наличие шестигранного ключа на 5 мм порадовало, так как он подходит к креплениям тисков Primus и можно было вернуть используемый ключ из имеющегося у меня стороннего набора обратно в набор.

Метизы из комплектации к координатному столу KT150 Proxxon 20150

Кроме досок, интерес вызвала струбцина, на которую была накручена деталь с отверстием не под прямым углом к продольной оси :)

Струбцина из комплектации к координатному столу KT150 Proxxon 20150

Прикрепил стол к T-пазам настольного сверлильного станка TBH Proxxon 28124 по инструкции.

Сначала установил и затянул болты с квадратными гайками справа (нужен гаечный ключ на 13).

Фиксация координатного стола KT150 Proxxon 20150

Затем слева.

Фиксация координатного стола KT150 Proxxon 20150

Синюю защитную пленку со стола уже снял. Видны отверстия и углубления на поверхности стола. О них ниже.

Маховик справа нужен для фиксации стола по оси к себе-от себя. Аналогичный маховик есть для фиксации по оси влево-вправо.

Лицевая поверхность координатного стола KT 150 Proxxon 20150

Положил сверху тиски и замерил расстояние, которое осталось до губок сверлильного патрона - около 75 мм при максимально поднятой бабке.

Станок TBH + координатный стол KT 150 + тиски Primus от Proxxon

Касательно досок. Они являются частью упора для обработки деревянных изделий. В инструкции сказано, что головки потайных винтов не должны выступать.



Но отверстия в дощечках без фасок, и винты, конечно, будут выступать!

К счастью, у меня была зенковка (на фото лежит рядом с карандашем).

Дощечки для упора для координатного стола KT 150 Proxxon 20150

Фаску делал на настольном сверлильном станке Proxxon TBH 28124 :)

Дощечки для упора для координатного стола KT 150 Proxxon 20150

Упор собран. Нужен гаечный ключ на 8.

Упор для координатного стола KT 150 Proxxon 20150

Упор для координатного стола KT 150 Proxxon 20150

Упор можно крепить на координатном столе поперек, вдоль и под углом 45 градусов. Он имеет прямоугольный и круглый выступы, которые входят в выемки стола, и отверстия для винтов с головкой под шестигранник, которые вкручиваются в стол.

Поперечная установка упора. Для демонстрации зажал струбциной круглую деревяшку.

Поперечная установка упора на координатном столе KT 150 Proxxon 20150

Продольная установка упора.

Продольная установка упора на координатном столе KT 150 Proxxon 20150

Установка упора под углом 45 градусов.

45 градусная установка упора на координатном столе KT 150 Proxxon 20150

Струбцину можно перемещать в T-пазах координатного стола, для фиксации использовать гаечный ключ на 13.

Струбцина от координатногоу стола KT150 Proxxon 20150

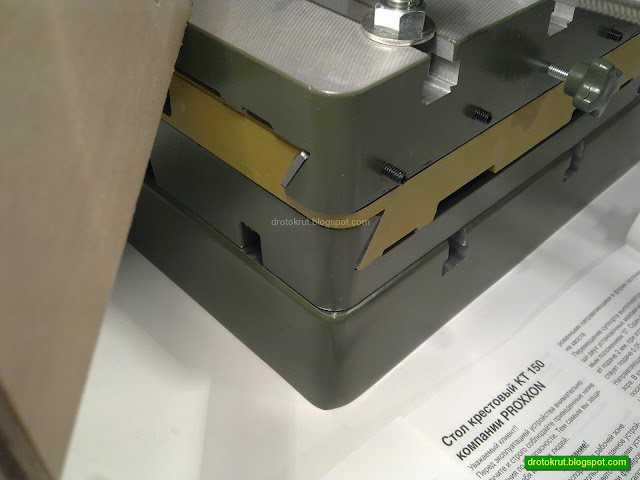

Еще крестовый стол KT 150 Proxxon 20150 имеет по 4 стержня на координатную ось для прижима направляющей. Ее видно на углу слева, она стальная.

Стол координатный KT 150 Proxxon 20150

По инструкции нужно открутить и закрутить обратно (нужен гаечный ключ на 7). Так и сделал, хуже вроде как не стало)))

Стол координатный KT 150 Proxxon 20150


Автор: profeMaster
