Пришла посылка - 120 мм вентилятор BQ SIW3-12025-HHF-PWM для охлаждения системного блока компьютера от компании be quiet.
Так как в комплекте идут два варианта виброразвязанных уголков и соответствующих им креплений, выбрал втулки с винтами - у них минимум щелей.
Двигатель шестиполюсный. Файл с техническими характеристиками утащил с официального сайта.
Крыльчатка имеет 7 лопастей. Максимальный объемный расход воздуха 125 м3/ч, максимальное полное давление 33 Па, максимальная мощность 5 Вт.
Производитель обещает ресурс работы до 300 000 часов. К примеру, ebm-papst дает 40 000 часов. Предполагаю, что их прогнозы основаны на разных методиках оценки продолжительности работы.
Вентилятор показался мне вполне добротным, занялся его установкой на комп.
Предыстория моего системного блока тут. Спустя время почистил его от пыли, убрал заглушки из передней панели и заклеил отверстие фильтром от пыли, а щели заклеил настоящей синей изолентой электрика, чтобы вентилятор не сосал пыль через них. А комп начала греться и подвисать в играх - одного вытяжного 80 мм вентилятора Zalman ожидаемо не хватило.
Поэтому срезал полку над жесткими дисками, чтобы жар сразу шел наверх.
Провода при этом не пострадали :) Под этим SSD-диском расположен HDD-диск.
Затем вымерил четыре стенки из специального конструкционного картона (от ящика с молоком))), чтобы сделать корпус для установки вентилятора. И замуровал вентилятор нейтральным герметиком.
Вентилятор установлен на вдув. Zalman остался на выдув. По задумке, в корпусе будет избыточное давление, не позволяющее пыли проникать внутрь кроме как через фильтр приточного вентилятора.
Вентилятор имеет провод подключения с 4-pin гнездом, на материнке ответные штыри. Подключил его пока в порт sys_fan3, слева от процессора.
Работает очень тихо.
Закрыл отверстие фильтровальным материалом грубой очистки G4 размером 18 х 15 от фильтра, который уже раза два стирал.

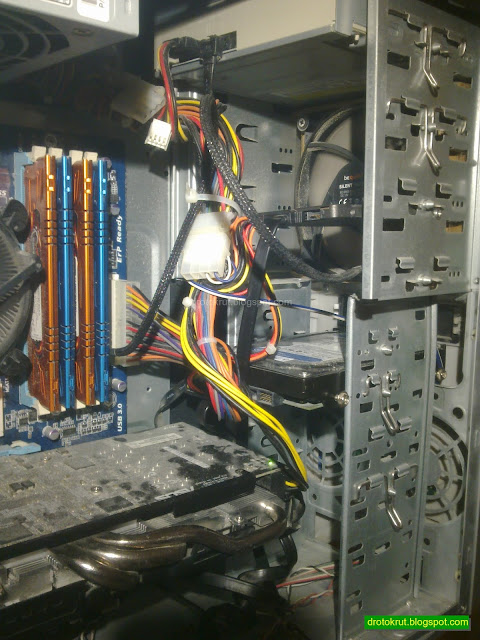

Начинка системного блока теперь выглядит так.
Время тестировать!
Для теста поиграл в WOT.
Накануне покупки вентилятора be quiet показатели скоростей вентилятора и (частично) температур были такие.
Вытяжной вентилятор работал практически без изменений, близко к максимуму.
Приточный вентилятор работал на 1600 оборотах в минуту.
Проц стал греться меньше на 11 градусов, а его кулеру хватало 2500 оборотов вместо 3000.
SSD-диск стал греться на 5 градусов меньше.
HDD-диск стал греться на 4 градуса меньше.
Вентиляторам видеокарты хватило 2800 оборотов вместо 3000 и 80 % PWM вместо 90 %.
Также видно, что новый вентилятор определен как аналоговый, а не PWM, но раз уж работает, то дальше я не разбирался.
Ощутимо лагануло только разок, но в целом это не мешало рубить школьников, зашедших в танки ;)
Оптимальный размер фильтра подрос до 21х17 см - вентилятор таким образом максимально открыт.
Дополнение 2.
Надоело менять фильтр, поставил антимоскитную сетку)))
Перенес жесткие диски так, чтобы они практически обдувались приточным вентилятором. Приточный вентилятор переключил в разъем sys_fan2, возле оперативной памяти. Вытяжной вентилятор сначала переключил в sys_fan3 (возле проца), но потом вернул на sys_fan1, потому что возле проца он всегда работал на полную мощность, и это напрягало (у вента 3-pin разъем, на sys_fan1 первые 3 штыря это GND, +12V /Speed Control, Sense, а на других разъемах для вентилятора Speed Control идет четвертым).
Тест опять сделал игрой в игру ;)
