Прошло всего лишь полгода после последней чистки воздуховодов, так как по мере усовершенствования приточной установки разбирал ее, мыл и собирал, и неполный год с момента ввода установки в эксплуатацию (это имеет значение для запыления вентилятора, об этом ниже).
Воздухозаборная решетка.
Штучное производство по моим чертежам :) Сетка от насекомых забита пылью, но не сильно, так как чистил ее месяца три назад.
Штучное кустарное производство по моим чертежам :), крепеж самой лопасти осуществлен деталями, оставшимися от вентсовского дроссель-клапана после предыдущего опыта по созданию приточной установки :) На заслонке слой пыли. Сверху установлен привод заслонки Belimo CM230-L.

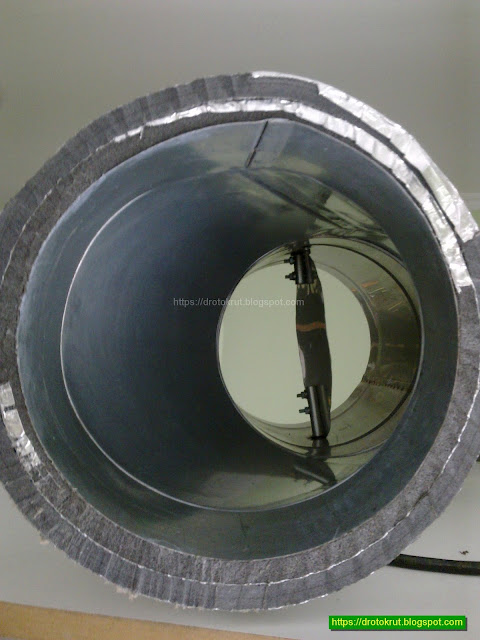

Переход на фильтр, уже протертый от пыли. Диаметром 180 мм.
Фильтр.
Штучное кустарное производство по моим чертежам :) На будущее, если возникнет необходимость в новом фильтре для новой установки, планирую взять заводской корпус с заводскими фильтрами. Чтобы не возиться с уплотнителем (использовал вспененный полиэтилен толщиной 2 мм).
Фильтр стирал уже дважды, последний раз он находился в эксплуатации без чистки около 3 месяцев.
Крышка фильтра и ящик фильтра со вставленным фильтром. Фильтр коротковат, его пошили на 5 см короче заказанного. Шила компания "Гармония-Технофильтр". Новый фильтр рассмотрен тут.
Извлеченный трехкарманный фильтр класса фильтрации G4.
Центральный карман заметно отличается по цвету из-за пыли. Рамка металлическая. Вторую партию фильтров планирую заказать там же, но уже с двумя карманами.
Обновление. Компания меня запомнила и не стала продавать свои фильтры. Не нравятся им, наверное, люди с линейкой)))
Трубчатый электрический нагреватель.
Чем хорош ТЭН Веза Канал-ЭКВ-К-150-1,5 по сравнению с ТЭНом от Вентс?
1. Стоит дешевле.
2. Вряд ли качество хуже.
3. Есть на 1.5 кВт (у Вентс ближайшие модели на 1.2 и 1.7 кВт).
4. Есть уплотняющие резинки на патрубках!
По поводу резиновых уплотнителей сложилась такая история. С магазина приехал вентсовский круглый канальный нагреватель без резинок.
Позвонил продавцу.
- Где резинки? На фото они есть.
- Фото старые, сейчас резинок нет.
Позвонил Вентсу.
- Пришел круглый канальный нагреватель без резинок на патрубках.
- Они идут без резинок, там высокая температура, как они там будут стоять?
Вентсовский нагреватель вернул продавцу. Купил нагреватель Веза прямо с завода. Резинки есть, не горят. На фото лежат отдельно (протирал от пыли).
Кто не знает, патрубок при работе нагревателя чуть теплый с той стороны, куда дует вентилятор. С другой стороны он как минимум прохладный. Что за цирк вместо службы поддержки Вентса - я не в курсе.
Под крышкой отсека для подключения ТЭНа спрятались старые знакомые - клеммы Klemsan и зажим на DIN-рейку IEK. Две "пипки" с проводами слева - аварийные термопредохранители. При перегреве они размыкают цепь: один срабатывает при 60 градусах по Цельсию, второй - при 90. После охлаждения первый из них сам замкнет цепь, второй требует ручного нажатия. ТЭН можно включать только при подаче воздуха, иначе перегреется.
Дохленькая петля из провода на болте заземления была заменена наконечником, так как появились клещи для опрессовки Knipex 97 52 13. Также заменил плоский ВВП-2 на круглый ПВС.
Нагревательная спираль и головки термопредохранителей.
Трубка сделана из нержавеющей стали. Особо не запылилась. Запаха жённой пыли в помещении, куда подается подогретый воздух, нет.
Подключение электрического канального воздухонагревателя для круглых каналов Веза Канал-ЭКВ-К-150-1,5
Вентилятор.
Как отличить старый канальный вентилятор Soler Palau TD-500/150-160 Silent от нового?
На старом вентиляторе акустический поролон, виднеющийся через специальные отверстия, посерел от пыли. И оттереть эту пыль точно не получится.
На новом вентиляторе весь поролон белый (еще видно, что местами он настолько небрежно состыкован, что выдавливается в отверстия).
Корпус канального вентилятора TD-500/150-160 Silent крепится на подложку двумя хомутами, чтобы можно было извлекать его без демонтажа участка вентиляционной сети. Прилегание корпуса к патрубкам неидеальное, на стороне всаса это очень заметно по отложению пыли.
В то время как сторона нагнетания чистая (не тянет пыльный квартирный воздух).
Аналогично при снятой подложке. Сторона всаса.
Сторона нагнетания.
Воздухораспределительное устройство.
Изготовлено по моим чертежам вместе с мебелью, разбирал и чистил перед обивкой акустическим поролоном.
Главная хитрость, которой поделюсь с моими читателями.
Используйте обычный широкий прозрачный скотч для соединения стыков, если хотите иметь возможность разобрать систему. Алюминиевый армированный скотч рвется при попытке его снять, борьба идет за каждый квадратный сантиметр. И тем более не используйте уксусный герметик - с ним части воздуховода склеятся намертво.
