Пришла посылка - выключатель нагрузки (рубильник) с индикацией Hager SBT 232 :)
Позиция не складская, поэтому ждал 1.5 месяца.
Вид слева.
Вид справа.
Тут я что-то не понял: почему указан ток 32 А, а мощность при 230 В только 4.8 кВт? Должно быть 32 х 230 = 7360 Вт при косинусе фи 1.
Вид сверху.
Несмотря на то, что рубильник занимает один модуль на DIN-рейке, у него два полюса - и на ноль, и на фазу.
Вид снизу.
Вид сзади.
Подпружиненная защелка на DIN-рейку мне очень нравится.
Также видно щель. Возможно, что быть ее не должно, но корпус в руках не гуляет, и щель при затяжке винтов не увеличивается, в отличие от контактора от ABB.
Подал на рубильник питание. Лампа-индикатор засветилась. Рубильник включен.
Есть несколько вариантов этого рубильника. Отличаются друг от друга схемой питания индикатора. Выбрал именно этот вариант, чтобы индикатор сигнализировал о наличии электричества. Рубильник выключен, но лампа горит.

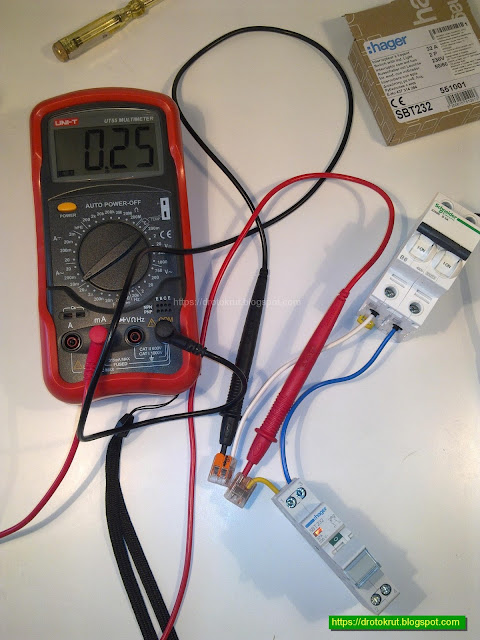

Так как индикатор постоянно горит, стало интересно узнать, сколько тока он потребляет. Оказалось - четверть мА. Для сравнения, подсветка кнопки Eaton M22-LED230 потребляет больше 8 мА!
Читайте про установку этого рубильника под напряжением в квартирный щит.
