Пришла посылка - головка переключателя на три позиции (включая ноль) с фиксацией и ключом M22-WRS3 серии Moeller RMQ-Titan от Eaton.
1.
Файл с техническими характеристиками утащил с официального сайта.
В комплекте идет всего один ключ, дополнительные нужно заказывать.
Переключатель крепится на переднюю панель шкафа автоматики в монтажное отверстие диаметром 22.5 мм, поджимается идущим в комплекте кольцом с резьбой.
Ключ можно вставлять любой стороной, извлекать в любом из трех положений. Положения фиксируются.
При положении отличном от центрального, выдвигается белый пластиковый упор на одной из сторон.
Этим упором вжимается контакт типа Eaton M22-K10, который нужно приобретать отдельно.

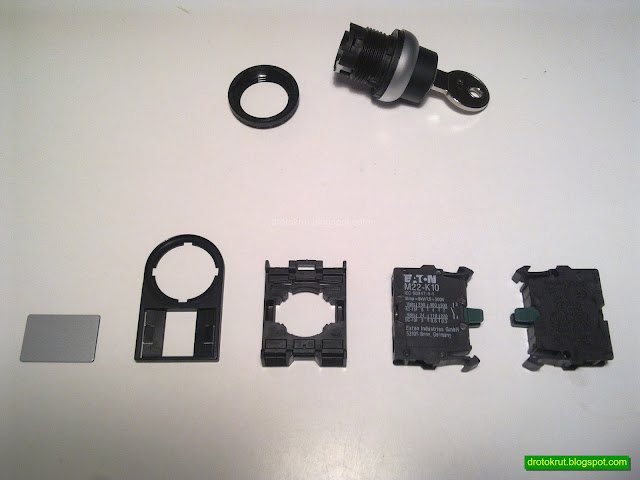

Возможна, например, такая комплектация переключателя:
- головка переключателя с ключом M22-WRS3;
- шильдик M22-XST;
- рамка шильдика M22S-ST-X;
- крепежный адаптер M22-A;
- 2 контакта M22-K10.
В сборе это выглядит так.
Проверил мультиметром работу переключателя. Есть контакт)
