Клеммы Klemsan AVK 2,5 и элементы кнопки Eaton - крепежный адаптер M22-A, контакты M22-K01 (1 NC) и M22-K10 (1 NO)
Пришла посылка - клеммы Klemsan AVK 2,5 и элементы кнопки Eaton M22-A, M22-K01 и M22-K10.
Серых клемм - побольше, синих - поменьше, пара торцевых заглушек и элементы кнопки.
Клеммы имеют какие-то персональные номера в нижнем правом углу :)
Резьба на винтах показалась неглубокой, но насчет резьбы беспокоился зря, так как сорвать ее не получилось.
Клеммы Klemsan AVK 2,5 имеют винты с резьбой М2.5. Максимальный момент затяжки 0.4 Н-м.
Штангенциркуль ШЦ-I-125-0,1 Московского инструментального завода "Калибр"
Клеммы Klemsan AVK 6 имеют винты с резьбой М3.5. Максимальный момент затяжки 0.8 Н-м.
Для маркировки клемм существуют пластиковые бирки.
Клеммы сертифицированы сразу под несколько стандартов - VDE, TSE, CE и прочие.
Клеммы заземления имеют контакт с DIN-рейкой.
Слева направо сверху вниз:
- клемма заземления AVK 2.5/4 T, клемма AVK 2.5, конечный держатель KD 3;
- клемма заземления AVK 6/10 T, клемма AVK 6, конечный держатель KD 3.
В щите выглядит так.
Планируемая кнопка от Eaton состоит из четырех частей - головки кнопки M22-DRL-Y (для отверстия 22 мм диаметром, с фиксацией, с подсветкой, желтого цвета), адаптера M22-A для переднего монтажа, одного нормально открытого M22-K10 и одного нормально закрытого M22-K01 контактов.

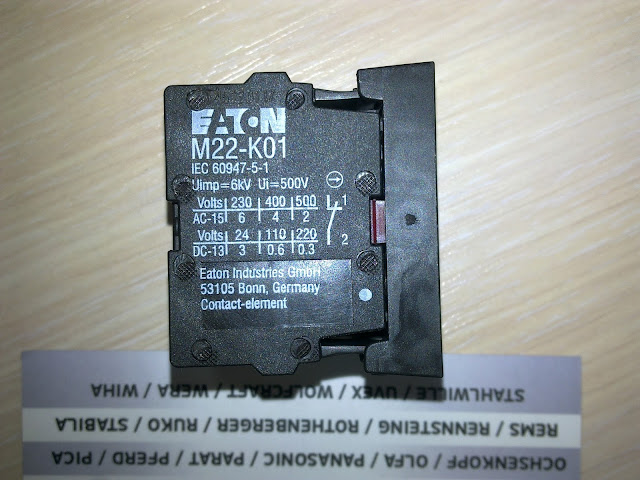

Контакт M22-K10 имеет зеленый язычок, контакт M22-K01 - красный.
Контакты защелкиваются в адаптер. Всего можно поставить два любых контакта.
Между контактами есть место для вставки блока со светодиодом подсветки (он стоит безумные деньги, так что тут вы его не видите :) - поправочка, белый светодиод M22-LED230-W))).
Головка кнопки жмет на выступающие язычки. И подсвечивается светодиодом, если он установлен и соединен с нужным контактом.
Трехпозиционная головка переключателя с фиксацией и ключом Eaton M22-WRS3 серии Moeller RMQ-Titan
