Пришла посылка - переносные розетки Legrand 50195 (черная) и Legrand 50191 (белая).
1.
Если ответные вилки Legrand 50194 и 50190, рассчитанные на те же 16 А 230 В, принимают провод сечением 2.5 мм2, то эти розетки только 1.5 мм2, что меня очень удивляет.
Но изделия хотя бы соединяются вместе :)
2.
Вход для штепселя закрыт шторками, которые отжимаются только при одновременном нажатии на обе.
Не все части белой розетки белые :)
Диаметр винта контакта заземления 3 мм, значит максимальный момент затяжки 0.5 Н-м.

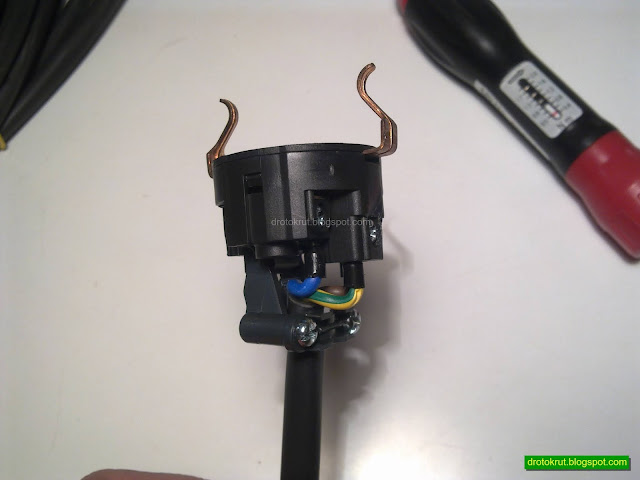

Следовал рекомендациям производителя по разделке кабеля и всё получилось :) Винты затяжку перенесли нормально. Мои НШВИ имеют стержни длиной ровно 8 мм, полностью они заходят только в контакт заземления.
6.
Выглядят симпатично.
Дополнение.
Теперь на наклейках написано "3 х 2,5 mm2 max."
8.

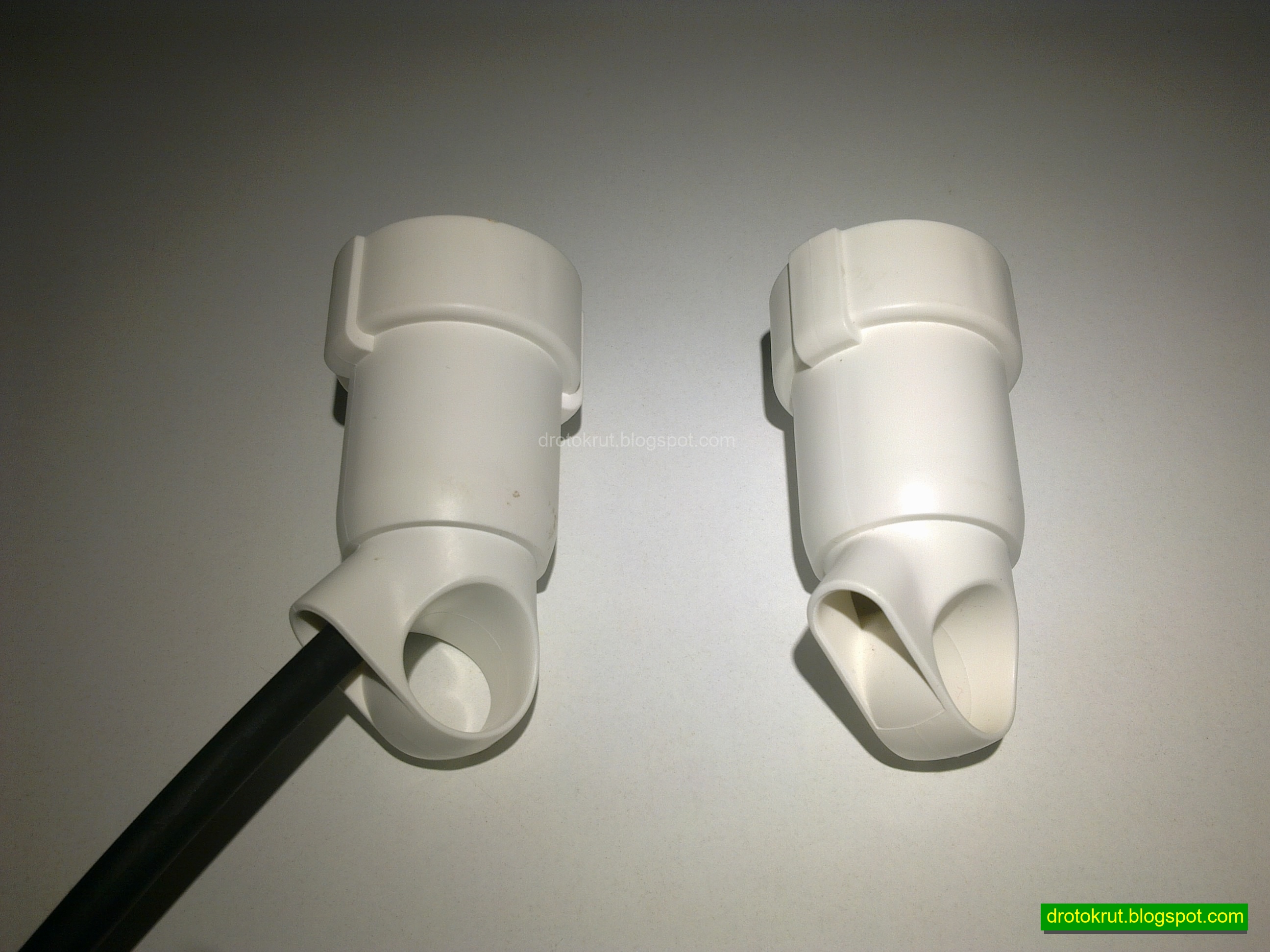

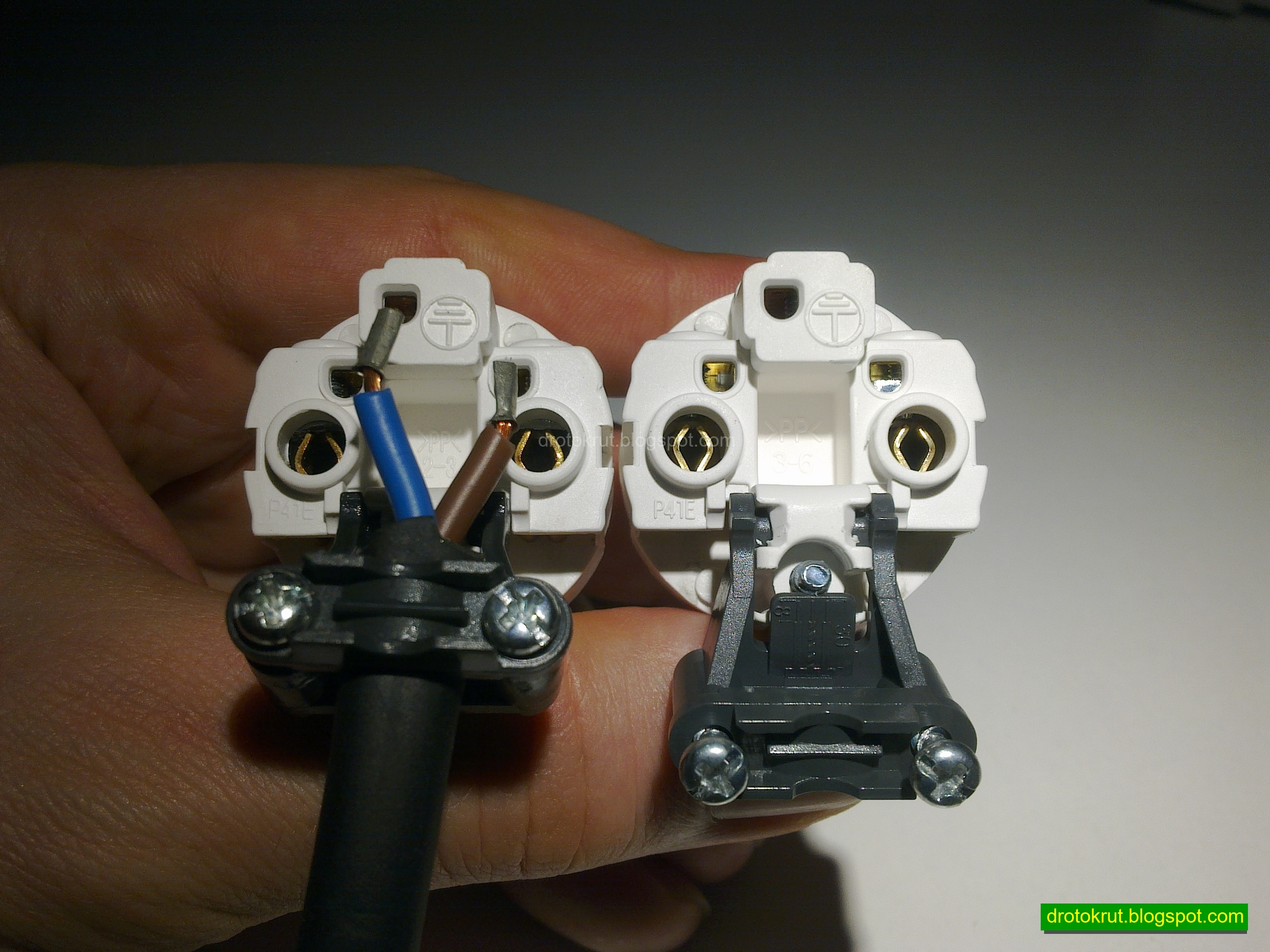

Решил сравнить старую и новую розетки.
Отличий в конструктиве не нашел.
В гнезда винтовых клемм НШВИ Klauke 2.5 мм2 влезает с деформацией.
Отмечу, что в ответных вилках отверстия для жил не такие узкие. А эти переносные розетки нельзя считать полноценно принимающими 2,5 квадрата - нормально войдет только однопроволочная жила (монолит), а опрессованная многопроволочная должна совпадать по форме с отверстием.
С другой стороны, при обычных бытовых условиях шнур 1,5 квадрата меди вполне держит 16 ампер тока.
