Динамометрическая отвертка Felo 100 002 06 с регулируемым моментом затяжки 1.5 - 3.0 Nm


Пришла посылка - динамометрическая отвертка Felo 100 002 06 с регулируемым моментом затяжки от 1.5 до 3 ньютон-метров.

Динамометрическая отвертка Felo 100 002 06 с набором насадок

Ключ для задания момента затяжки идет в комплекте. Насадки в комплект не входят, приобрел отдельно.

В калибровочном сертификате на отвертку указано, что она испытана почти 4 года назад.

Наибольшая точность обеспечивается при температуре от 18 до 28 градусов по Цельсию, так как отвертка калибруется при температуре из этого диапазона.

Момент затяжки соблюдается только при вращении по часовой стрелке. При вращении в противоположном направлении отвертка работает как обычная. То есть динамометрическая отвертка Felo 100 002 06 предполагает использование с винтами с правой резьбой.

Хранить динамометрическую отвертку нужно выставив минимальный момент затяжки.

Не смазывать.

Калибровочный сертификат динамометрической отвертки Felo 100 002 06

Отвертка имеет свой персональный номер.

Динамометрическая отвертка Felo 100 002 06 с регулируемым моментом затяжки 1.5 - 3.0 Н-м

На стержне есть надпись о том, что изоляция рассчитана на напряжение до 1000 В. Скорее всего переменного тока (напряжение постоянного тока в таком случае обычно до 1500 В).

Насадка динамометрической отвертки Felo 100 002 06

На динамометрической отвертке Felo 100 002 06 синие кольца.

Кольца служат для отличия от собратьев: у Felo 100 001 06 с моментом затяжки 0.6 - 1.5 Nm они зеленые, а у Felo 100 003 06 с моментом затяжки 3.0 - 5.4 Nm - красные.


Всего у меня 6 стержней-насадок. Плоская 0.6 х 3.5 и те, что на фото: PZ2+/-, PH2+/-, 1.0 х 5.5, PH2, PZ2.

Стержни Felo PZ2+/-, PH2+/-, 1.0 * 5.5, PH2, PZ2

Насадки Felo PZ2+/-, PH2+/-, 1.0 * 5.5, PH2, PZ2

Насадки Felo PZ2+/-, PH2+/-, 1.0 * 5.5, PH2, PZ2

Насадки Felo 0.6 * 3.5, PZ2+/-, PH2+/-, 1.0 * 5.5, PH2, PZ2

Насчет стержней подсказал владелец такой же отвертки электрик из Киева. Вполне возможно, что заказанные у него щиты он дожимает именно такой правильной электрической отверткой :)

А теперь покажу, как делать не надо - проверять момент затяжки самореза в ДСП :)

Насадка Felo 0.6 * 3.5 сорвана на моменте затяжки меньше 1.5 Н-м на саморезе

А ведь просто хотел увидеть, как сработает механизм разблокировки ручки при превышении момента затяжки, поэтому взял самую маленькую насадку "на минус" и выставил минимальный момент)))

Насадка Felo 0.6 * 3.5 сорвана на моменте затяжки меньше 1.5 Н-м на саморезе


С насадкой PZ2 достиг ожидаемого результата - при превышении момента затяжки раздается щелчок и рукоятка проворачивается.

Выписал максимальные моменты затяжки для своего оборудования.

Из ГОСТа на электрические соединения:
- винт М3: 0.5 +- 0.1 Н-м;
- винт М3.5: 0.8 +- 0.2 Н-м;
- винт М4: 1.2 +- 0.2 Н-м;
- винт М5: 2.0 +- 0.4 Н-м;
- винт М6: 2.5 +- 0.5 Н-м.

ABB контактор: 1.2 Н-м

Eaton автомат: 2 - 2.4 Н-м
Eaton реле времени: 1 Н-м
Hager контактор: 1.2 Н-м

Invertec частотный преобразователь: сила 1 Н-м, управление 0.5 Н-м,

Klemsan клемма AVK 2.5: 0.4 Н-м
Klemsan клемма AVK 4: 0.5 Н-м
Klemsan клемма AVK 6: 0.8 Н-м

Mean Well блок питания: 0.5 Н-м

Novatek реле времени: 0.4 Н-м

Schneider Electric УЗО: 3.5 Н-м
Schneider Electric автомат: 2 Н-м

Schurter C13-C14 коннектор: сила 0.5 Н-м, крепление (металлические втулки в пластике) 0.3 Н-м

Siemens Logo 8: 0.6 Н-м

Zubr реле напряжения: 2.4 Н-м


Дома.

Для начала проверил, насколько можно дотянуть тщательно затянутый индикаторной отверткой Stanley 66-119 c шлицем SL3 автомат для тестовых электроинсталяций. Оказалось, что до момента 1.5 Н-м тянуть довольно много.

Сильнее затягивать провода малого сечения смысла не вижу. Другое дело, если их несколько, как в этом квартирном щите (протянуть там маленькой индикаторной отверткой ничего не смог), или если это провод 35 мм2 (такой влезает в УЗО от Шнайдер), которому необходим большой момент затяжки.

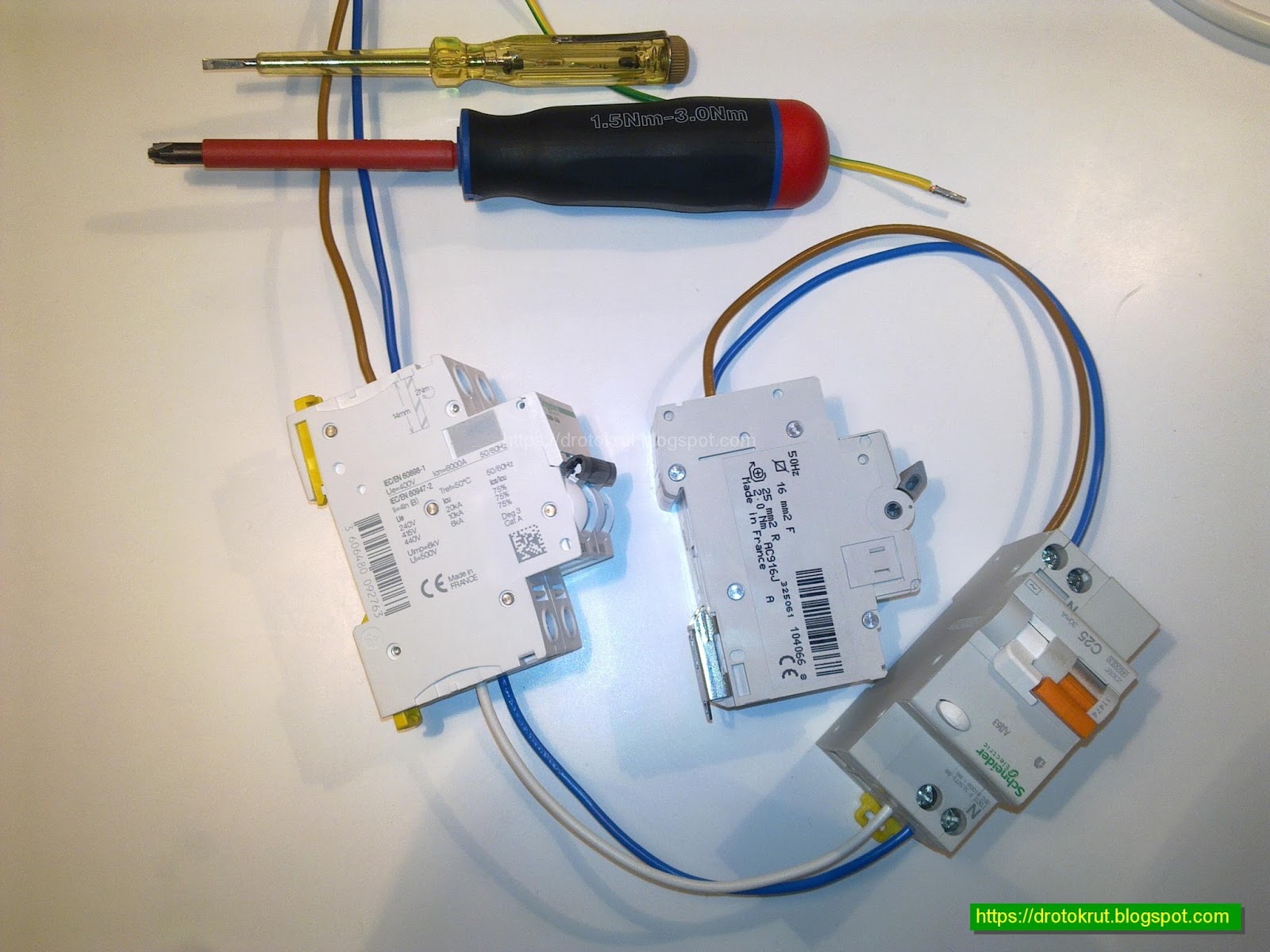

Отвертка-индикатор, динамометрическая отвертка и их подопечные

Далее протянул свой квартирный щиток, в том числе рубильник под напряжением. До этого проверил, нет ли фазы на торце отвертки в отверстии под ключ, на всякий случай.

В щите автоматики вентиляции динамометрической отверткой  Felo 100 002 06 можно протягивать только самые большие винты, как на автомате Moeller. Все остальные должны иметь момент затяжки не более 0.4 - 1 Nm.

В гнездо силовой клеммы контактора Hager (справа на фото) отвертка со шлицем PZ2+/- входит очень плотно. Нужен уже меньший размер шлица. Альтернатива - тянуть индикаторной отверткой Stanley 66-119 по самое немогу.

Щит автоматики вентиляции

Для нормируемой затяжки использовал только насадку PZ2+/-, так как все винты были, похоже, именно с этим шлицем. Насадка уже немного поизносилась.

Насадка Felo PZ2+/-

Обновление.

Насадка PZ2 (без + и -) для таких винтов, как оказалось, подходит даже лучше)

Динамометрическая отвертка Force 64721602 с регулируемым моментом затяжки 0.4 - 2.0 Nm под сменные биты
