Пришла посылка - осевой вентилятор для круглых каналов Домовент 100 ВКО от Вентс.
В комплекте идут крепление провода и паспорт изделия.
Своей узкой стороной вентилятор может войти в воздуховод диаметром 100 мм, в широкую его часть воздуховод не поместится, понадобятся переходники, если необходимо разместить вентилятор в середине сети.
Максимальный объемный расход воздуха 105 м3/ч, максимальное полное давление 37 Па, максимальная мощность 14 Вт, минимальная рабочая температура 0 С, вес 0.6 кг.
Осевые вентиляторы развивают слабый напор, поэтому для вентиляционной системы с фильтрами они не годятся. Так, от заявленных при нулевом сопротивлении сети 105 м3/ч останется 80 м3/ч, если к Домовенту ВКО 100 присоединить воздуховод длиной 4 м.
Для подключения вентилятора необходимо снять крышку. Видно площадку с двумя отверстиями, к которым крепится пластина из комплекта для прижатия провода.
Если отсоединить от проводов клеммную коробку и открутить два крупных винта, то можно разобрать дальше.
Обратите внимание, что вентилятор ВКО 100 от Вентс имеет необжатые многопроволочные жилы!
На проводах имеется маркировка AWG 22. Это соответствует сечению провода 0,325 мм2. И вот этот самый многопроволочный проводок зажимается винтом в клемме, с маркировкой 1,5 мм2!
Жила при таком соединении расползается по всему огромному клеммнику, попавшиеся проволочки винт так пережимает, что некоторые уже отломались. А все потому, что уважающий себя производитель обязан многопроволочный провод сначала оконечить с помощью НШВ, а уже потом давить его винтом!
На втором вентиляторе такая же картина - провода не оконечены.
О решении этой проблемы будет ниже, пока идем дальше.
На крыльчатке полно заусенцев.
При сборке винты крепления электродвигателя затянул с усилием 0,4 Н-м динамометрической отверткой Force.
Измерил сопротивление обмоток мотора.
Цифровой мультиметр Uni-T UT-55 против токовых клещей Fluke 319
869 Ом на первом.
872 Ом на втором.
Разница незначительная.
Это так называемый shaded-pole двигатель, для которого характерны низкие КПД (на уровне 20 - 40 % для полезной мощности до 50 Вт) и низкий стартовый крутящий момент.
Для стендового подключения использовал WAGO 221-41X - вот они-то позволяют соединять многопроволочные необжатые жилы, начиная от сечения 0.2 мм2, и не требуют периодического протягивания винтов.
Работают нормально.
А вот как я решил проблему, которую должен был в своих изделиях решать Вентс - сложил жилу вдвое и надел НШВ сечением 1 мм2 (меньшего у меня не было), а затем крепко затянул в клеммнике, чтобы хорошо прожать. Теперь концы проводов выглядят так.
Вентиляторы свеженькие, 2019 года.
Мне интересно, это сейчас Вентс стал так экономить на электробезопасности или раньше было так же?
Дополнение.

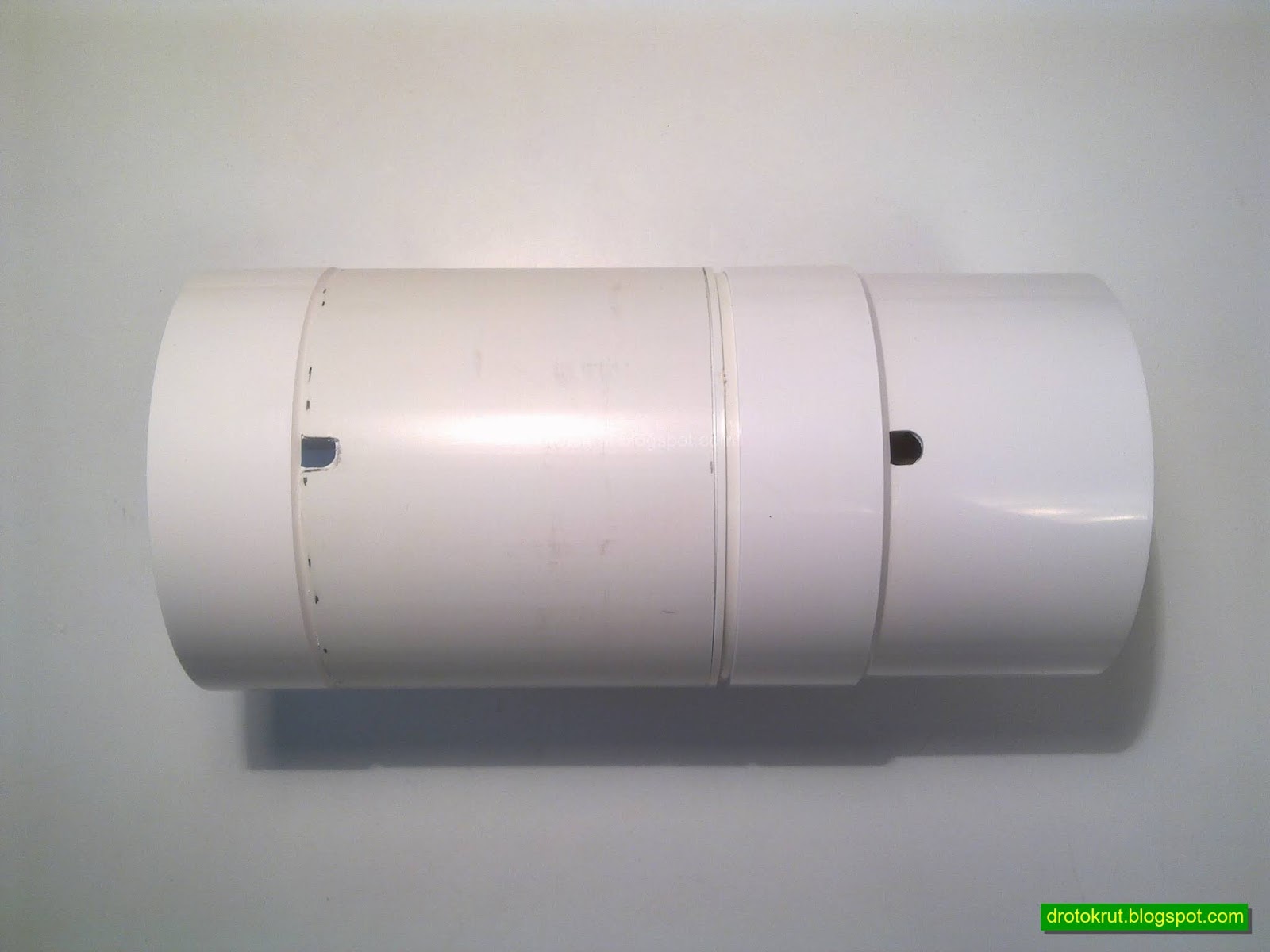

Для последовательного соединения двух вентиляторов Domovent 100 VKO нужны отрезок воздуховода длиной 85 мм и соединитель-нипель Вентс 111 (или достать шторку из обратного клапана Вентс 1111, чтобы получился Вентс 111).
Соединитель вставляется плотно, а труба надевается на вентилятор свободно. В трубе нужно сделать отверстие под проводку, аналогичное отверстию в корпусе вентилятора.
Для соединения проводов использовал накладную распределительную коробку IP55 70х70х40 от Schneider Electric. Прикрутил ее на один саморез. И да, в отличие от Вентс, я использую НШВ(И) для многопроволочных жил под винт.
Вентилятор примотал скотчем к трубе. Выведенные от вентиляторов провода ПВ3 соединил с помощью WAGO.
Для подключения к розетке использовал гибкий кабель КГт 2х1.
Установил полученное изделие в трубу под потолком кухни. По-хорошему, нужен еще коллектор на входном отверстии для большей эффективности, но такого у меня нет.
Труба уходит в отверстие в стене, зимой циркуляция воздуха там слабая, так как нагнетаемый большим вентилятором с улицы воздух почти весь всасывается теплой шахтой в санузле.
Вентиляторы устанавливают последовательно, когда нужно увеличить развиваемый напор. Для увеличения расхода воздуха их ставят параллельно. Вентиляторы должны быть одинаковые.
